👨‍🏭 मूल वेल्ड प्रतीक (वेल्डिंग सिंबल)


बेसिक सिंबल

बेसिक वेल्डिंग सिम्बोलॉजी वेल्ड्स को वेल्ड में विभाजित करती है:

  • ग्रूव वेल्ड्स।
  • "फ़िललेट" वेल्ड।
  • प्लग वेल्ड।
  • स्लॉट वेल्ड।

सामान्य तौर पर, प्रतीक प्रदर्शन किए जाने वाले वेल्ड सेटअप के समान होते हैं।

ये वेल्ड सिंबल दो प्रकार के वेल्ड वाले जोड़ में समान या भिन्न हो सकते हैं।

वे तीर के ऊपर (तीर के विपरीत दिशा में वेल्डिंग) या नीचे (तीर के एक ही तरफ वेल्डिंग) हो सकते हैं।

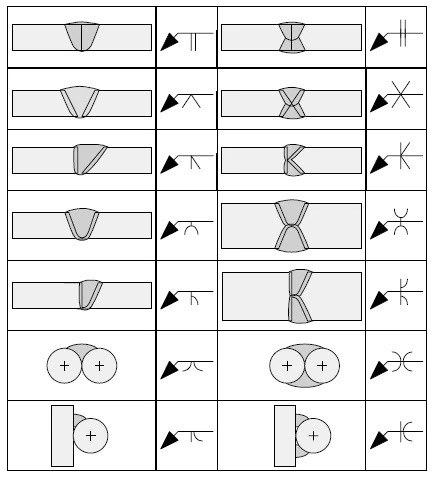

सबसे अधिक इस्तेमाल किया जाने वाला वेल्डिंग सिंबल नीचे दिए गए चित्र में दिखाया गया है:

(1): ग्रूव वेल्ड।

(2): अन्य प्रकार: "पट्टिका" वेल्ड (कोण में वेल्ड), प्लग वेल्ड, स्लॉट वेल्ड।

"फ़िललेट" वेल्ड प्रतीक, आधे वी, के, जे में नाली वेल्ड हमेशा प्रतीक के बाईं ओर लंबवत पैर के साथ इंगित किए जाते हैं। वही अन्य कम आम वेल्डिंग सिंबल के लिए जाता है।

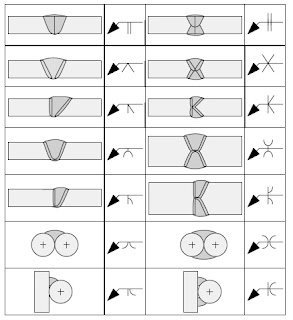

नीचे दिया गया चित्र मूल वेल्डिंग सिंबल का सारांश प्रस्तुत करता है:

कोण वेल्ड (या "फ़िललेट" वेल्ड)

"फ़िललेट" वेल्ड का उपयोग किया जाता है "टी" जोड़ों लेकिन अतिव्यापी या किनारे के जोड़ों में भी इस्तेमाल किया जा सकता है (अंधेरे वेल्ड के साथ नीचे उदाहरण देखें)।

जैसा कि इसके प्रतीक से पता चलता है, एंगल वेल्ड एक वेल्ड होता है जिसका क्रॉस सेक्शन लगभग त्रिकोणीय होता है।

स्थिति और आकार के संबंध में महत्वपूर्ण जानकारी:

  • वेल्ड अभिविन्यास की परवाह किए बिना, प्रतीक का लंबवत पक्ष हमेशा बाईं ओर होता है।
  • वेल्ड का आयाम (आकार) प्रतीक के बाईं ओर लिखा होना चाहिए।
  • यदि दोनों पक्षों (एक ही वेल्ड के) का आकार समान है, तो केवल एक आयाम की जानकारी दी जानी चाहिए।
  • हालांकि यह असामान्य है, फिर भी असमान "पट्टिका" वेल्ड का उपयोग किया जा सकता है। इन मामलों में, दो पैरों के आयामों को सूचित किया जाना चाहिए और प्रतीक इंगित करेगा कि कौन सा पक्ष सबसे बड़ा है।
  • वेल्ड की लंबाई प्रतीक के दाईं ओर दी गई है। यदि लंबाई की जानकारी नहीं दी जाती है, तो वेल्ड को तब तक बढ़ाया जाना चाहिए जब तक कि वेल्डिंग की दिशा में अचानक परिवर्तन न हो जाए, जैसा कि प्लेट के अंत में होता है (निम्न चित्र में दर्शाया गया है):
  • एक कील वेल्ड के आयामों को प्रतीक के दाईं ओर इंगित किया जाता है, वेल्ड की लंबाई पहले इंगित की जाती है, फिर रिक्ति। इन दो आयामों के बीच "निशान" को नहीं भूलना चाहिए। यह भी ध्यान दें कि रिक्ति वेल्ड के केंद्रों के बीच की दूरी को संदर्भित करती है।

ग्रूव वेल्ड

ग्रूव वेल्ड आमतौर पर बट जोड़ों, या अंत से अंत जोड़ों में उपयोग किया जाता है (नीचे चित्र में उदाहरण देखें)।

हालांकि, इनका उपयोग कोण जोड़ों में भी किया जाता है, जो पेशेवरों के बीच बहुत भ्रम और गलतफहमी का कारण है।

हां, एंगल जॉइंट में ग्रूव वेल्ड हो सकता है।

जब वेल्ड को बेवल वाली सतह पर जमा किया जाता है, बेस मेटल को भेदकर पिघलाया जाता है, तो हम कहते हैं कि यह एक ग्रूव वेल्ड है।

मैं एक अन्य लेख

प्लग एंड स्लॉट वेल्ड्स

में कोण जोड़ों में ग्रूव वेल्ड के उदाहरणों को शामिल करूंगा। उनमें छेद हैं, चाहे गोल (प्लग वेल्ड) या लम्बी (स्लॉट वेल्ड)।

भराव धातु को इन छिद्रों में जमा किया जाता है जहां यह प्रवेश करती है और आधार धातु को मिलाती है, जिससे वेल्ड बनता है।

"बैकिंग" वेल्ड

"बैकिंग" वेल्ड बनाने के उद्देश्य से एक वेल्ड किया जाता है।

इसका सबसे सामान्य उपयोग यह इंगित करना है कि वेल्डिंग एक तरफ और दूसरी तरफ गॉजिंग की जानी चाहिए। वेल्ड पूरा हो गया है जब गॉज्ड साइड को भी वेल्ड किया जाता है।

ओवरले वेल्ड

इस प्रतीक का उपयोग यह इंगित करने के लिए किया जाता है कि विचाराधीन सतह को वेल्ड ओवरले की आवश्यकता है। इस कोटिंग का उपयोग जंग ("पहने") या पहनने के खिलाफ सुरक्षा के लिए किया जा सकता है। <डी8>
