👨‍🏭 अनुपूरक वेल्डिंग प्रतीक


पूरक प्रतीक वे हैं जो किए जाने वाले कार्य के प्रकार के बारे में विस्तृत जानकारी देते हैं, व्याख्या करते हैं या अधिक विस्तृत जानकारी प्रदान करते हैं। कभी-कभी वे वेल्ड मनका के बारे में विवरण दे सकते हैं।

वे आमतौर पर तीर के करीब संदर्भ रेखा पर दर्शाए जाते हैं।

नीचे दिया गया चित्र पूरक वेल्डिंग सिंबल दिखाता है।

1 - चारों ओर वेल्ड

पहला प्रतीक (ओपन सर्कल) का उपयोग तब किया जाता है जब हम पूरे समोच्च के चारों ओर वेल्डिंग इंगित करना चाहते हैं, नीचे उदाहरण देखें।

2 - फ़ील्ड वेल्ड

ध्वज प्रतीक के लिए एक विवरण यह है कि इसकी उपस्थिति इंगित करती है कि वेल्डिंग "फ़ील्ड में" या उपकरण की स्थापना पर किया जाना चाहिए।

इस ध्वज की अनुपस्थिति इंगित करती है कि कारखाने में वेल्डिंग की जानी चाहिए।

3 -

के माध्यम से पिघलना प्रतीक केवल एक तरफ बने वेल्ड पर लागू होता है और पूर्ण प्रवेश को इंगित करता है।

जब रूट रीइन्फोर्समेंट क्रिटिकल हो, तो इसे सिंबल के बाईं ओर दर्शाया जाना चाहिए, कृपया नीचे दिए गए उदाहरण को देखें।

4 - कंज्यूमेबल इंसर्ट

इस सिंबल के साथ कंज्यूमेबल के प्रकार, ड्राइंग पर एक नोट या टेल स्पेस का उपयोग करने के बारे में विवरण होना चाहिए।

5.1 - "बैकिंग"

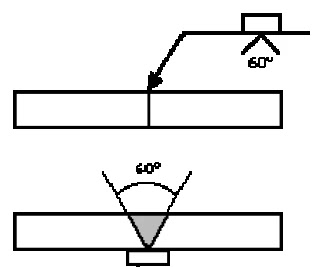

जब पूर्ण पैठ प्राप्त करने के लिए बैकिंग की आवश्यकता होती है, तो आयत प्रतीक का उपयोग किया जाता है।

यदि वेल्डिंग के बाद बैकिंग को हटाना आवश्यक है, तो इस आयत के अंदर एक "R" डाला जाना चाहिए।

ध्यान दें कि बैकिंग सिंबल और प्लग वेल्ड सिंबल एक ही हैं। लेकिन संदर्भ से यह स्पष्ट हो जाएगा कि प्रतीक की मंशा क्या है।

5.2 - स्पेसर

स्पेसर का नाम और चित्र आमतौर पर स्व-व्याख्यात्मक होते हैं (इसे नीचे देखें)।

नीचे दिए गए उदाहरण में, निम्न कार्बन स्टील प्रकार (SAE 1020) से बने 12 X 6 मिमी स्पेसर का उपयोग किया जाता है:

कंटूर (6, 7 और 8)

फ्लश प्रतीक का मतलब है कि वेल्ड सुदृढीकरण को हटा दिया जाना चाहिए।

वेल्ड फ्लश या बेस मेटल के साथ समतल होना चाहिए।

थकान प्रतिरोध को बढ़ाने के लिए यह एक मान्यता प्राप्त और स्थापित विधि है, लेकिन इसका उपयोग अल्ट्रासाउंड परीक्षा जैसे गैर-विनाशकारी परीक्षणों तक पहुंच की सुविधा के लिए भी किया जाता है।

यह समझा जाता है कि यह AWS प्रतीक (समोच्च) "वेल्डेड के रूप में" स्थिति को संदर्भित करता है, अर्थात बिना किसी और यांत्रिक उपचार के।

मैंने इस प्रतीक का इस्तेमाल कभी नहीं देखा। और इसमें कोई अर्थ न देखने के अलावा, मेरा मानना ​​है कि यह प्रथा गुणवत्ता के लिए हानिकारक है।

उदाहरण के लिए, जब उत्तलता चिह्न की आवश्यकता होती है, तो वेल्ड को अधिक उत्तल बनाने के लिए वेल्डर को अधिक भरने के लिए प्रोत्साहित किया जा सकता है।

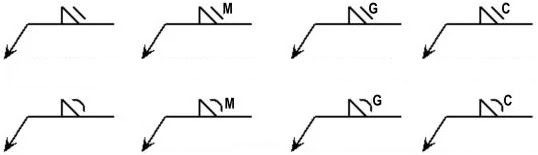

अन्य प्रोफाइल प्रतीकों के उपयोग के उदाहरण:

फिनिश सिंबल

फिनिशिंग सिंबल भी हैं, जो वेल्ड सतह को खत्म करने की विधि का संकेत देते हैं। ये प्रतीक हैं:

  • C - चिपिंग
  • G - पीस
  • M - मशीनिंग
  • R - रोलिंग
  • H - हैमरिंग
  • U - अनिर्दिष्ट

एक्रोनिम्स/अक्षर अंग्रेजी शब्दों के पहले अक्षर को संदर्भित करते हैं।

अंग्रेज़ी संस्करण

जांच करें अंगल संस्करण स्पष्टीकरण के लिए, यदि आवश्यक हो

वेल्डिंग के बारे में जानें

क्या आप वेल्डिंग के बारे में अधिक जानना चाहेंगे? विजिट करें क्विक कोर्स.

उद्धरण

जब आपको अपने असाइनमेंट या निबंध में कोई तथ्य या जानकारी शामिल करने की ज़रुरत होती है, तो आपको यह भी बताना चाहिए कि आपको वो जानकारी कहाँ से और कैसे मिली है (वेल्डिंग सिंबल).

इससे आपके पेपर को विश्वसनीयता मिलती है और कभी-कभी हायर एजुकेशन में इसकी ज़रुरत पड़ती है।

अपनी ज़िन्दगी (और उद्धरण) थोड़ी आसान बनाने के लिए अपने असाइनमेंट या निबंध में नीचे दी गयी जानकारी कॉपी-पेस्ट करें:

Luz, Gelson. अनुपूरक वेल्डिंग प्रतीक. सामग्रियों का ब्लॉग। Gelsonluz.com. dd mm yyyy. URL.

अब dd, mm और yyyy की जगह वो दिन, महीना, और साल डालें जब आपने यह पेज ब्राउज़ किया था। साथ ही, URL की जगह इस पेज का असली URL डालें। यह उद्धरण फॉर्मेट MLA पर आधारित है।
