👨‍🏭 वेल्डिंग सिंबल - परिचय (परिभाषा और प्रतीक प्लेसमेंट)


वेल्डिंग सिंबल सूचना को शीघ्रता से प्रसारित करने के लिए महत्वपूर्ण हैं।

नोट: वेल्डिंग सहजीवन AWS A2.1 और AWS A2.4 मानकों पर आधारित है।

परिभाषा

प्रतीकात्मकता को इस प्रकार परिभाषित किया जा सकता है:

वेल्डेड जोड़ों की कुछ विशेषताओं को इंगित करने के लिए तकनीकी ड्राइंग में प्रयुक्त लाइनों, प्रतीकों और अंकों का एक सेट .

लेकिन एक प्रतीक क्या है?

यह एक ऐसी चीज है, जो सादृश्य के सिद्धांत से किसी अन्य चीज का प्रतिनिधित्व या स्थानापन्न करती है।

वेल्डिंग सिंबल ऐसे चित्र हैं जो वेल्डिंग प्रक्रिया के लिए दिशा-निर्देशों का प्रतिनिधित्व करते हैं।

इनका उपयोग प्रोजेक्ट ड्रॉइंग में स्थान बचाने और काम करने के लिए किया जाता है और साथ ही, प्रतीक ड्राइंग की व्याख्या को तेज़ और आसान बनाते हैं।

प्रतीक वेल्डिंग के लिए सभी आवश्यक जानकारी प्रदान करते हैं, जैसे: ज्यामिति और चम्फर के आयाम, वेल्ड की लंबाई, क्या वेल्ड क्षेत्र में किया जाना चाहिए, आदि।

नीचे एक बुनियादी संरचना है इस जानकारी को प्रसारित करने के लिए:

(1): तीर के विपरीत दिशा में वेल्डिंग।

(2): तीर के एक ही तरफ वेल्डिंग।

(3): पूंछ।

(4): तीर।

संदर्भ रेखा

संदर्भ रेखा एक प्रतीक और आधार है जिस पर अन्य सभी वेल्ड प्रतीक (या वेल्ड करने के निर्देश) रखे जाते हैं।

इसके बिना कोई वेल्डिंग सिंबल नहीं है।

चिन्हों का प्रयोग उनके स्थान के आधार पर विभिन्न क्रियाओं को दर्शाने के लिए किया जाता है।

नोट: उन्हें संदर्भ रेखा के ऊपर या नीचे रखा जा सकता है।

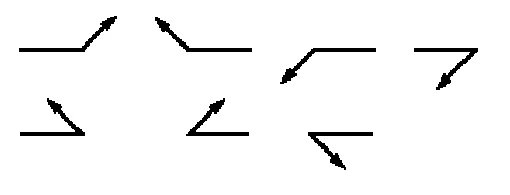

संदर्भ रेखा क्षैतिज होनी चाहिए और तीर रेखा में एक कोण होना चाहिए जैसा कि नीचे चित्र में दिखाया गया है:

टूटा हुआ तीर

टूटे हुए तीर का उपयोग तब किया जाता है जब हमारे पास संयुक्त का एक विशिष्ट सदस्य है जिसे चम्फर्ड किया जाना है। और तीर का काम उस सदस्य को इंगित करना है।

नोट: ANSI/AWS A2.4 मानक यह भी बताता है कि निम्नलिखित स्थितियों में तीरों को तोड़ने की आवश्यकता नहीं है:

  • जब पक्ष बेवल स्पष्ट है।
  • जब संयुक्त बनाने वाले सदस्यों में से एक या दूसरे को चम्फर करने का विकल्प होता है।

एकाधिक लाइनें

एक से अधिक संदर्भ लाइनों का उपयोग क्रमिक वेल्डिंग संचालन के बारे में जानकारी रखने के लिए किया जाता है।

इन कार्यों को करने का क्रम इस बात से निर्धारित होता है कि रेखा तीर के कितनी करीब है।

पहला ऑपरेशन वह होगा जो निकटतम रेखा द्वारा इंगित किया गया है और इसी तरह।

एरो

एरो वेल्ड सिंबल रेफरेंस लाइन को वेल्ड करने के लिए जॉइंट से जोड़ता है।

दिए गए पहले उदाहरण में, तीर नीचे और दाईं ओर इंगित करता है, लेकिन कई अन्य संयोजनों की अनुमति तब तक है जब तक संदर्भ रेखा क्षैतिज रहती है (नीचे उदाहरण देखें)।

टेल

संदर्भ जैसे विनिर्देश, वेल्डिंग प्रक्रिया, प्रक्रिया संख्या, निर्देश और अन्य डेटा प्रतीक की पूंछ पर इंगित किया जा सकता है।

यदि ऐसे संदर्भों का उपयोग नहीं किया जाता है, तो टेल को इसके बिना छोड़ा जा सकता है।

वेल्डिंग प्रक्रिया या उपयोग की जाने वाली उपभोज्य को इंगित करने के लिए पूंछ का उपयोग करना आम बात है।

ध्यान दें: आप केवल टेल में जानकारी सम्मिलित कर सकते हैं जिसका अपना पूर्व-निर्धारित स्थान नहीं है (कृपया देखें अवलोकन चित्र नीचे)।

प्रतीक प्लेसमेंट

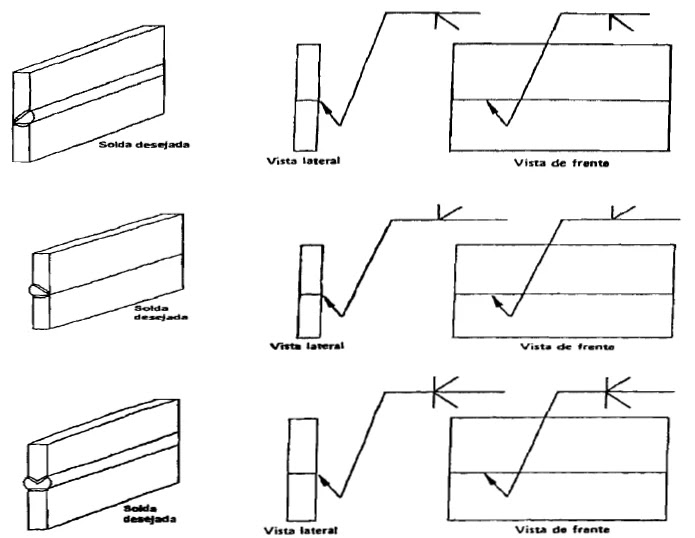

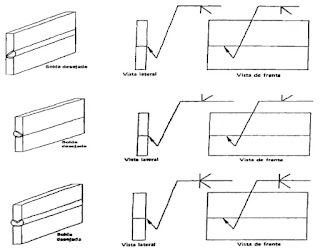

जोड़ के संबंध में तीर के स्थान के आधार पर वेल्ड प्रतीकों को संदर्भ रेखा के ऊपर या नीचे स्थित किया जाता है, अर्थात्:

  • संदर्भ रेखा के नीचे का प्रतीक एक वेल्ड से मेल खाता है जो तीर बिंदु (2) या (6) के समान होता है।
  • संदर्भ रेखा के ऊपर का प्रतीक विपरीत दिशा में किए गए वेल्ड से मेल खाता है, जिस पर तीर (1) या (7) को इंगित करता है।

यह इस तथ्य के कारण है कि हमारे पास अक्सर दोनों तरफ वेल्डिंग होती है। एक ही तरफ दोनों प्रतीकों का उपयोग करना भी कठिन होगा।

(6): एक ही तरफ
(7): दूसरी तरफ

नोट:

संयुक्त के दोनों किनारों पर सुविधाओं को शामिल वेल्डिंग, है संदर्भ रेखा के दोनों ओर एक प्रतीक।

सिंहावलोकन और सारांश

संदर्भ रेखा, तीर और पूंछ के अलावा, हमारे पास बुनियादी प्रतीक, पूरक प्रतीक और आयाम या अन्य वेल्ड डेटा हैं। इन्हें अन्य लेखों में बेहतर ढंग से समझाया जाएगा।

नीचे दी गई तस्वीर एक वेल्ड प्रतीक के विभिन्न तत्वों के लिए एक मानक स्थान दिखाती है।

महत्वपूर्ण टिप्स:

  • वेल्ड सिंबल का कोई भी एलिमेंट फील्ड के लिए वेल्ड सिंबल को छोड़कर, रेफरेंस लाइन के ऊपर या नीचे हो सकता है।
  • संदर्भ रेखा और तीर का उपयोग करना अनिवार्य है। वेल्डिंग सिंबल या टेल का उपयोग करना भी अनिवार्य है।
  • वेल्ड प्रतीक के सभी तत्वों को इंगित या उपयोग करने की आवश्यकता नहीं है, जब तक कि यह स्पष्टता के लिए न हो।

अंग्रेज़ी संस्करण

जांच करें अंगल संस्करण स्पष्टीकरण के लिए, यदि आवश्यक हो
