ऑक्सी फ्यूल कटिंग टॉर्च 👨‍🏭 (प्रकार, घटक और नोजल) 2021


ऑक्सीफ्यूल टॉर्च एक उपकरण है जिसे ईंधन गैस को ऑक्सीजन के साथ मिलाने के लिए डिज़ाइन किया गया है। सही प्रकार की लौ देने के लिए उन्हें एक आदर्श अनुपात में होना चाहिए। वे हाई-स्पीड ऑक्सीजन जेट को कटिंग नोजल की ओर भी निर्देशित करते हैं।

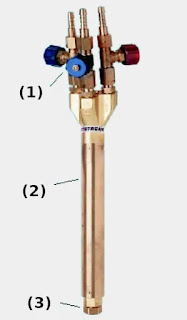

मशाल घटक

मशाल में निम्न शामिल हैं:

  • (1): वाल्व
  • (2): मशाल शरीर और गैस पाइप
  • (3): समर्थन

स्वचालित काटने मशाल:

मशालों के प्रकार

मैनुअल प्रक्रियाओं के लिए इसके आधार के संबंध में मशालों में काटने की नोक 90º पर लगाई जा सकती है। वे स्वचालित कटिंग मशीनों में युग्मन के लिए सीधे भी हो सकते हैं।

इसके अलावा, संयुक्त मशालें हैं। उनका उपयोग उन जगहों पर किया जाता है जहां काटने और वेल्डिंग संचालन के बीच एक विकल्प होता है, जैसे रखरखाव कार्यशालाओं में।

ऐसी स्थिति में, एक कटिंग डिवाइस को वेल्डिंग टार्च पर लगाया जाता है, जिसमें निम्न शामिल होते हैं:

  • एक मिश्रण कक्ष।
  • पृथक्करण प्रणाली।
  • ऑक्सीजन के नियंत्रण के लिए वाल्व।

नीचे दिए गए चित्र में एक संयुक्त मशाल देखी जा सकती है:

(4): वेल्डिंग विस्तार।

(5): विस्तार काटना।

(६): मशाल केबल।

एक और मैनुअल मशाल संस्करण

कुछ मशालें ऑक्सीजन और ईंधन के लिए अलग सर्किट के साथ आती हैं। तो मिश्रण केवल कटिंग नोजल में बनाया जाता है:

और अंत में स्वचालित काटने वाली मशालें हैं।

वे दो अलग-अलग ऑक्सीजन इनलेट के माध्यम से O2 को पूरी तरह से अलग करने की अनुमति देते हैं। यह अनुमति देता है:

  1. O2 और लौ दबाव का विनियमन।
  2. कटौती के लिए आवश्यक ऑक्सीजन अलग नियामकों में जाने के लिए आवश्यक है।

यह प्रत्येक उपयोग के लिए विशिष्ट समायोजन की अनुमति देता है। इसलिए हमारे पास अलग-अलग उपयोगों के लिए अलग-अलग दबाव हो सकते हैं।

मशाल में गैसों के मिश्रण के संबंध में, यह विभिन्न तरीकों से किया जा सकता है।

गैसों को केवल काटने की नोक में मिलाया जा सकता है, जैसा कि ऊपर चित्र में दिखाया गया है, या मशाल में ही।

मशालों में मिश्रण ऑक्सीजन इंजेक्शन या मिश्रण कक्ष द्वारा हो सकता है।

इंजेक्टर और मिक्सिंग टॉर्च के सिद्धांत:

(७): इंजेक्टर।

(८): मिक्सर।

इंजेक्टर टॉर्च में, ज्वलनशील गैस को वेंचुरी के माध्यम से ऑक्सीजन के उच्च वेग से चूसा जाता है।

मिक्सर में, दहनशील और ऑक्सीकरण गैसें वाल्व के नियमन के माध्यम से समान दबाव में मिश्रण कक्ष तक पहुंचती हैं।

नोजल मिक्सिंग सिस्टम में, गैसों को नोजल में अलग से आपूर्ति की जाती है, जहां उन्हें अंत में मिलाया जाता है।

मशीनीकृत काटने वाली मशाल में एक लम्बा शरीर होता है। यह गैस नियंत्रण वाल्व से कटिंग नोजल तक फैला हुआ है।

इस टार्च में कट-ऑफ ऑक्सीजन वॉल्व को सेंट्रल कमांड से मैन्युअली या ऑटोमेटिकली एक्टिवेट किया जा सकता है। उन नौकरियों के लिए इसके उपयोग की सिफारिश की जाती है जहां मानकीकरण और कटौती की एकरूपता की आवश्यकता होती है, जैसे कि बड़े पैमाने पर उत्पादन के मामलों में।

नोजल काटना

गैसों के मिश्रण को अलग रखने के लिए मशाल के सिर पर नोजल लगाए जाते हैं। वे उन्हें काटने के लिए सतह पर भी ले जाते हैं (इसके इंटीरियर में छेद के माध्यम से)।

कटिंग टिप का मुख्य और सबसे महत्वपूर्ण आयाम कटिंग O2 चैनल का आंतरिक व्यास है।

इस छिद्र के माध्यम से मोटाई में कटौती के लिए सही दबाव और ऑक्सीजन प्रवाह संतुलित होता है। तो नोजल को मोटाई के एक समारोह के रूप में निर्धारित किया जाना चाहिए।

नोजल द्वारा काटी जाने वाली संभावित मोटाई की सीमाएं छिद्र व्यास की पसंद से निर्धारित होती हैं।

ऑक्सीजन चैनल का आकार भी महत्वपूर्ण है क्योंकि यह उस प्रतिबंध को निर्धारित करता है जिससे गैस मिलेगी। नतीजतन, गैस का वेग और पूरी प्रक्रिया भी प्रभावित होगी।

नीचे दिया गया चित्र ऑक्सीजन चैनलों के कुछ विभिन्न आकार दिखाता है:

कटिंग नोजल विभिन्न प्रकार और आकारों में उपलब्ध हैं। नोजल के चुनाव में निम्नलिखित मानदंडों को ध्यान में रखना चाहिए:

  • सामग्री काटा जाना है।
  • मोटाई।
  • ईंधन गैस।

प्रत्येक निर्माता के पास अपने नोजल के लिए अपनी तकनीकी विशिष्टताएं होती हैं। यह काटने के परिणाम को इस रूप में प्रभावित करता है:

  • गुणवत्ता।
  • काटने की गति।
  • गैस का उपभोग।
  • कुल लागत।

यह ध्यान रखना महत्वपूर्ण है कि स्वचालित कटिंग सिस्टम में नोजल शायद सबसे कम लागत वाला घटक है। लेकिन जब इसका दुरुपयोग किया जाता है, तो इसमें संचालन की कुल लागत को बढ़ाने की सबसे बड़ी क्षमता होती है।

आपको सुइयों की शुरूआत से सफाई नहीं करनी चाहिए क्योंकि इससे ऑक्सीजन चैनल का आंतरिक व्यास बढ़ सकता है। आपको इसे ऐसे रसायनों से साफ करना चाहिए जो स्केल को हटा दें।
